骁龙8系列处理器详解

1.骁龙（xiāolóng）800系列处理器是美国高通公司旗下骁龙移动处理器系列的产品，是截至2013年11月（骁龙805发布）前骁龙家族中的高端产品。

骁龙800采用了28nm制作工艺。是当时最先进的制作工艺，相比如今的7nm，这制作工艺应该只用于老人机了。但是它采用了蓝牙4.0通信技术。和最高支持2k分辨率。这几乎相当于中端机的水平了

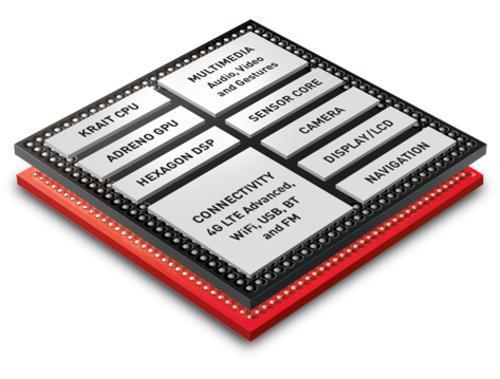

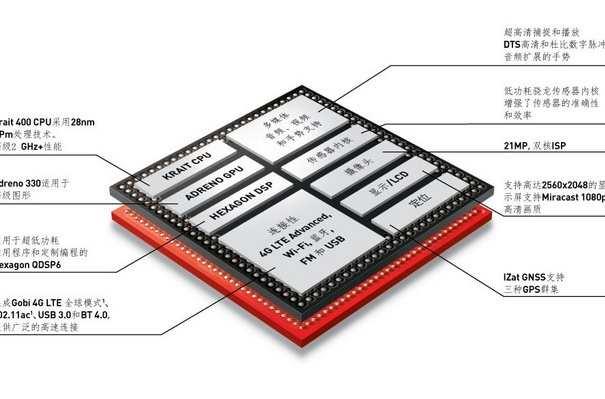

在2013年国际消费电子展（CES）期间，美国高通公司推出了最新的骁龙800系列和600系列处理器。骁龙800系列处理器配备全新异步四核Krait 400 CPU（每核心速度最高达2

.3GHz）、（主频并不直接代表处理器的性能）升级的Adreno 330 GPU、HexagonQDSP6 V5DSP以及最新的4G LTE Cat 4调制解调器，可提供更高的系统性能和平台升级，从而进一步提升用户体验。安兔兔跑分大约在三万左右。另外骁龙800的升级版骁龙801。骁龙801处理器是美国高通公司于2014年2月24日发布的骁龙系列移动处理器中的高端产品，主要针对高端智能手机、平板电脑、智能电视等设备。小米四就是用的这个处理器。

GPU

四核Krait 400 CPU，单核速度可达2.5GHz（主频并不直接代表处理器的性能）

LP-DDR3内存，高性能，低延迟。

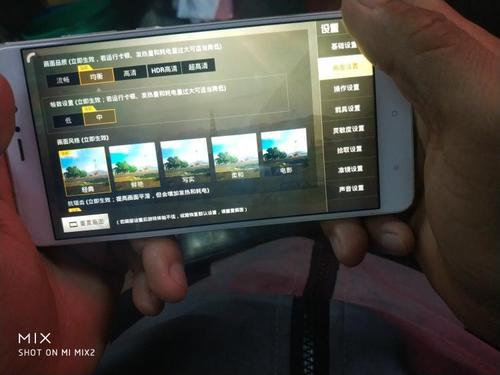

我听说骁龙800还能玩吃鸡。

高通在2013年11月21日正式发布了新一代骁龙805处理器。

骁龙805“超高清”处理器是首款支持真正全面的超高清（4K）解决方案的移动处理器，将极致高分辨率移动视频、图像和游戏引入智能手机和平板电脑。早在骁龙805时代，处理器就可以支持4k了。

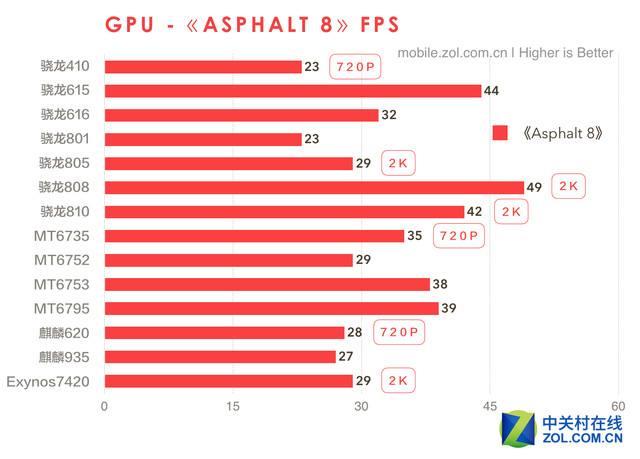

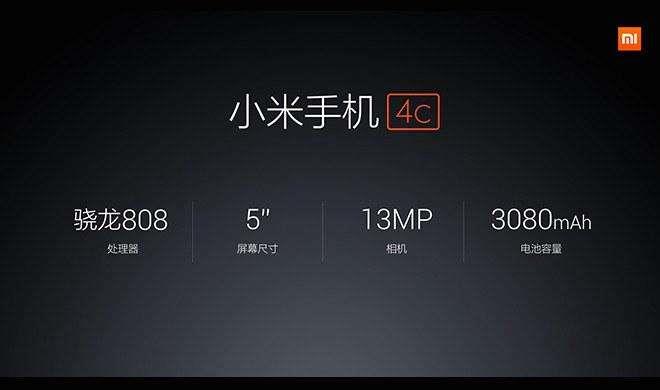

骁龙808处理器，内部代号为MSM8992，分别为2颗ARM Cortex A57再搭配4颗ARM Cortex A53形成，以及Adreno 418 GPU，LPDDR3 RAM，性能比Adreno 330可提升20%以上。另外，这款产品与之后的骁龙810相同，都会从现有的28nm提升至20nm制程。

骁龙808处理器，内部代号为MSM8992，分别为2颗ARM Cortex A57再搭配4颗ARM Cortex A53形成，以及Adreno 418 GPU，LPDDR3 RAM，性能比Adreno 330可提升20%以上。另外，这款产品与之后的骁龙810相同，都会从现有的28nm提升至20nm制程。这是高通的一颗6核处理器。

高通骁龙810处理器是面向顶级移动计算终端的芯片组，它支持64位技术，配备LTE功能。 骁龙810处理器在2014年下半年出样，2015年上半年在商用终端中正式使用。搭载骁龙810的移动设备将支持录制、播放和传输4K超高清视频内容。

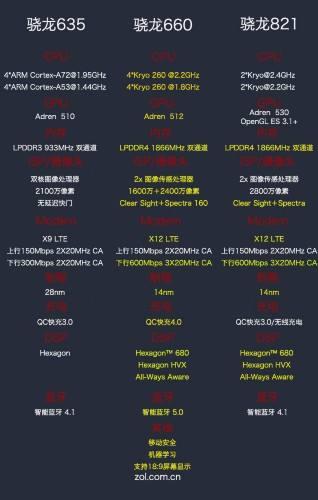

骁龙820处理器基于骁龙 820 处理器的终端于2016 年上半年上市。采用最新14纳米FinFET工艺制程，支持最高达单核2.2GHz的处理速度。相比于前代性能有了极大的提高。与骁龙810处理器相比，Kryo CPU和骁龙820将带来最高达两倍的性能提升及功效提升。骁龙820大约和如今的骁龙660差不多

2016年7月11日，高通正式发布最新旗舰处理器骁龙821。

骁龙821的CPU大核主频2.4GHz、小核主频2GHz，GPU主频650MHz。也就是说，骁龙821的CPU性能提升10%，而GPU的提升为5%。

骁龙820以及骁龙821在参数上对比可以看出，两款处理器都是采用14nm FiFET三星第二代LPP工艺技术、全新四核64位Kryo CPU以及Adreno 530 GPU，主要的区别还是在主频上。骁龙820的CPU大核主频2.2GHz、小核主频1.6GHz，GPU主频624MHz；骁龙821的CPU大核主频2.4GHz、小核主频2GHz，GPU主频650MHz。也就是说，骁龙821的CPU性能提升10%，而GPU的提升为5%。安兔兔测试数据显示，骁龙821手机的总得分为163546，而骁龙820手机总得分为142114，

高通骁龙835芯片基于三星10nm制造工艺打造。10nm工艺相比14nm将使得芯片速度快27%，效率提升40%，高通骁龙835芯片面积将变得更小骁龙835的主频为1.9GHz+2.45GHz，并采用八核设计。骁龙835将采用10nm八核心设计，大小核均为

Kryo280架构，大核心频率2.45GHz，大核心簇带有2MB的L2 Cache，小核心频率1.9GHz835处理器，支持Quick Charge 4快速充电最高支持 4K 每秒 30 帧超高清视频拍摄，支持Qualcomm® WiPower™ 无线充电。安兔兔跑分成绩为200000分

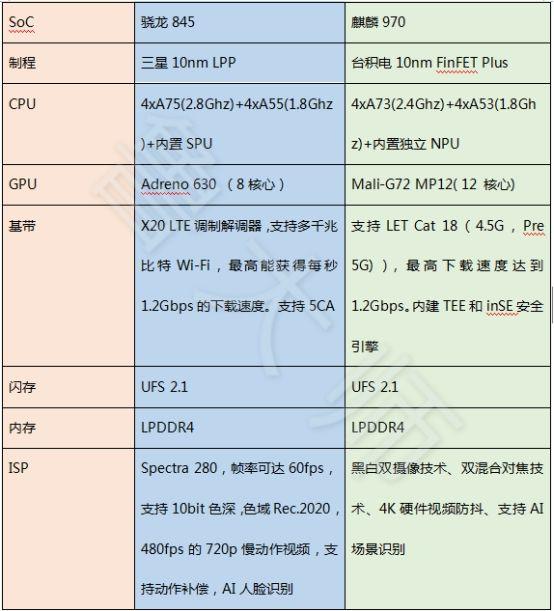

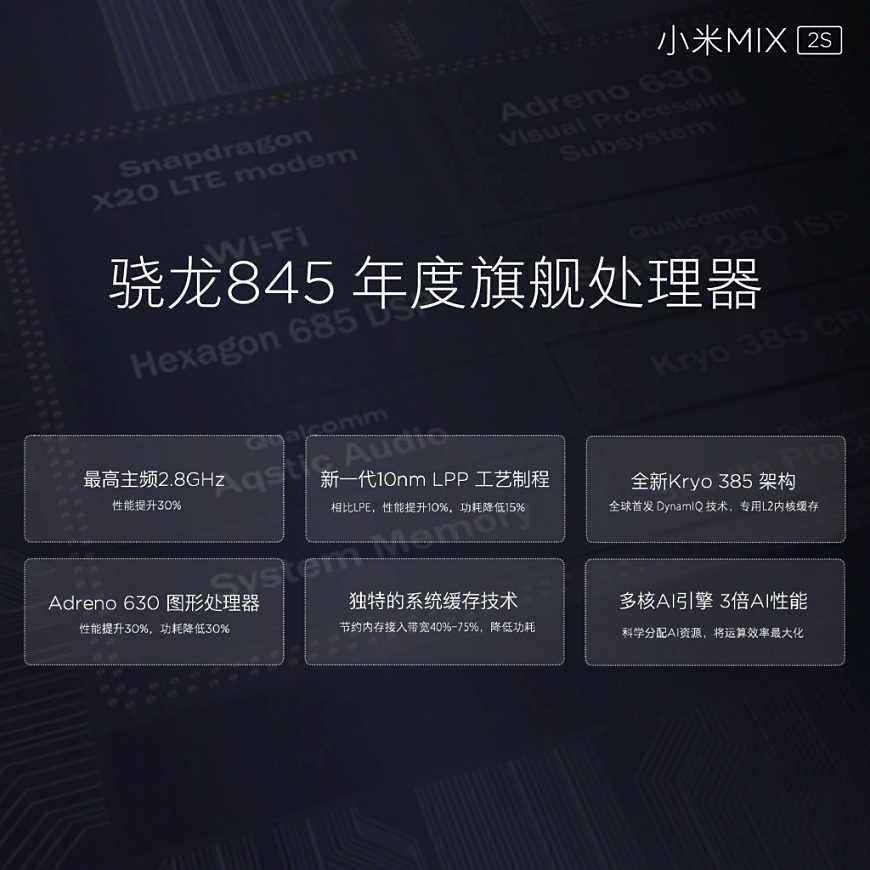

骁龙845是高通骁龙处理器，高通骁龙845芯片在2017年中旬曝光，是基于三星的10nm工艺，架构上，其将继续沿用自主的8核心设计CPU 时钟速度可达 2.8 GHz。      骁龙845处理器依然沿用了骁龙835的三星10nm LPE工艺，CPU采用4颗A75魔改大核加四颗A53低频小核，GPU则升级到了Adreno 630，基带部分依然是强无敌，ISP部分最高支持2500万像素双摄以及目前常见两种方案的双摄模组。

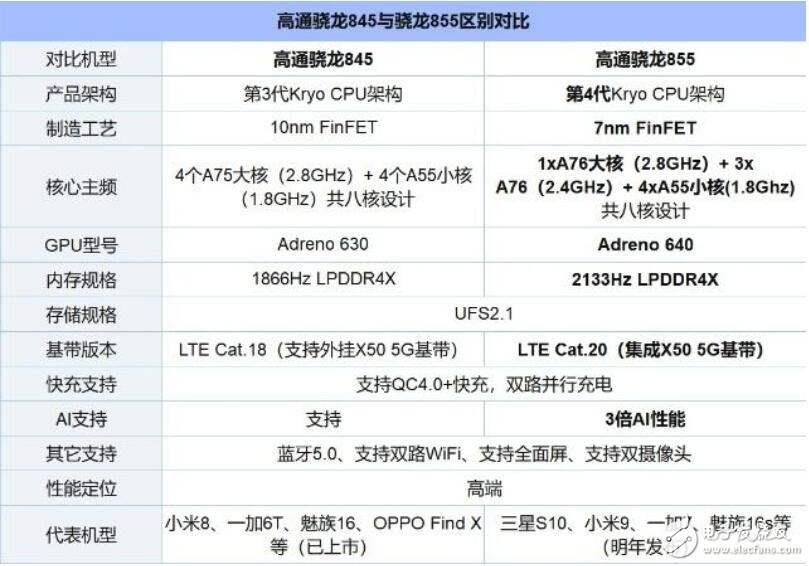

一代神U骁龙855。骁龙855是高通生产的一款移动处理平台，使用台积电7nm工艺[2] ，CPU采用八核Kryo™ 485架构，GPU使用的是Adreno™ 640骁龙855变化最大的一点就是采用了三丛集设计，1个超级核心，3个性能核心以及4个效能核心的八核设计，不同主频的异步CPU设计，在不同的使用情况下能够调动不同的核心，从而让CPU的效能更高。Kryo 485 CPU的1颗超级核心频率为2.84GHz，3颗性能核心频率为2.42GHz，4颗效能核心频率为1.80GHz，在7nm工艺的加持下，性能提升45%，并且能耗上有更好的优化。

GPU一向是高通骁龙800系列移动平台的优势，在骁龙855上，采用了自主设计的Adreno 640 GPU，相比骁龙845移动平台的图形渲染速度提升了20%。Adreno 640支持屋里渲染，可以拥有更好的渲染效果和更低的功耗，同时可以带来了更复杂的色阶，景深和色彩表现。在游戏渲染，VR视频等方面都处在领先地位。骁龙855Plus使用一个2.96GHz的大核、三个2.42GHz的中核、四个1.80GHz的小核。可以看到，两款产品仅仅大核的频率存在差异，单核性能仅仅提升了5%左右，实际使用过程中几乎可以忽略不计。
