1、位移探头电涡流传感器基本原理？

位移探头电涡流传感器基本工作原理：

严格来讲,电涡流测量原理应该属于一种电感式测量原理。电涡流效应源自振荡电路的能量。而电涡流需要在可导电的材料内才可以形成。给传感器探头内线圈提供一个交变电流,可以在传感器线圈周围形成一个磁场。如果将一个导体放入这个磁场,根据法拉第电磁感应定律,导体内会激发出电涡流。

2、电涡流位移传感器如何校准？

电涡流位移传感器的测量特性是根据被测物特性改变的，因此为了达到最佳的测量精度，需要将探头与被测物一一校准。具体的校准办法因产品不同而不同。

以德国米铱eddyNCDT3010为例，需要准备一个精密位移台，一个更高精度的传感器，如高精度光栅尺作为真值参考。

将被测物分别置于电涡流传感器的起点，中点和末点，将传感器控制器打开后，会看到三个旋钮，根据光栅尺的输出，将电涡流传感器尽量调整到接近光栅尺输出。三个旋钮会彼此影响，因此需要反复调整。

基本上就是将整个线性量程上取三个关键点，使其接近真实值，从而提高整体精度。

其他型号的电涡流传感器未必有类似的校准方式，需要具体看哪家的传感器。希望有帮助。

3、电涡流传感器特点？

电涡流传感器的原理是，通过电涡流效应的原理，准确测量被测体（必须是金属导体）与探头端面的相对位置，其特点是长期工作可靠性好、灵敏度高、抗干扰能力强、非接触测量、响应速度快、不受油水等介质的影响，常被用于对大型旋转机械的轴位移、轴振动、轴转速等参数进行长期实时监测，可以分析出设备的工作状况和故障原因，有效地对设备进行保护及预维修。

1、电涡流位移传感器能测量被测体（必须是金属导体）与探头端面的相对位置。

2、电涡流位移传感器长期工作可靠性好、灵敏度高、抗干扰能力强、非接触测量、响应速度快、不受油水等介质的影响，常被用于对大型旋转机械的轴位移、轴振动、轴转速等参数进行长期实时监测，可以分析出设备的工作状况和故障原因，有效地对设备进行保护及进行预测性维修。

3、从转子动力学、轴承学的理论上分析，大型旋转机械的运行状态主要取决于其核心——转轴，而电涡流位移传感器能直接测量转轴的状态，测量结果可靠、可信。

4、电涡流位移计由哪些部分组成？

优质回答1：

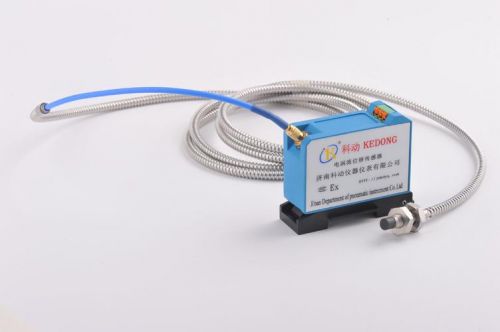

电涡流位移传感器主要由探头、前置器、连接电缆三部分构成。

探头内置线圈,使用与接近开关类似。

前置器通常使用盒式密封设计,前置器电路主要包括振荡电路、电压检测电路、放大器三部分,电压型电涡流位移传感器的前置器一般引出5个接线端子,即电源正+12VDC(或+24 V DC)、电源负、输出正OUT+、输出负OUT-、接地GND。连接电缆两端分别接探头和前置器。

优质回答2：

电涡流式振动位移传感器的组成

涡流式振动位移传感器系统由探头、延伸电缆和前置器组成。前置器需要外接电源。

优质回答3：

电涡流位移计由被测体、探头、延伸电缆、前置器构成。

5、何谓涡流效应？怎样利用涡流效应进行位移测量？

电涡流效应是指金属导体置于交变磁场中会产生电涡流，且该电涡流所产生磁场的方向与原磁场方向相反的一种物理现象。

电涡流传感器的敏感元件是线圈，当给线圈通以交变电流并使它接近金属导体时，线圈产生的磁场就会被导体电涡流产生的磁场部分抵消，使线圈的电感量、阻抗和品质因数发生变化。

这种变化与导体的几何尺寸、导电率、导磁率有关，也与线圈的几何参量、电流的频率和线圈到被测导体间的距离有关。

至于进行位移测量，可根据实际的已知位移量来标定固定的线圈下的电感量，从而以此进行位移的测量。
