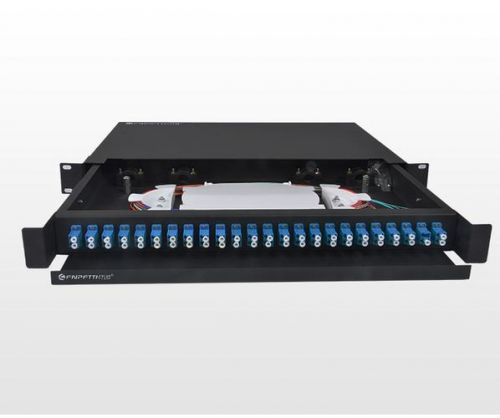

光纤配线架图片  光纤配线架怎么接线

光纤配线架图片。我们认为，这一进程应该继续下去，直到所有国家都同意在这方面达成协议。"他说。"我们希望看到的是，各国 *** 和民间社会能够采取取一致行动，共同努力，确保这一进程取得成功。”。“我们的目标是，通过我们的努力，使世界更加安全，更加公平，更加包容，更加繁荣荣。”他说。“我们希望，在未来几年内，我们能够实现这一目标。”他补充说，这将有助于促进全球经济增长，并为所有人创造就业机会。

一、光纤odf配线架走线标准？

优质答案1：

常见的光缆有层绞式、骨架式和中心束管式光缆，不同的光缆要采取不同的开剥 *** ，剥好后要将光缆固定到盘纤架，将不同束管、不同颜色的光纤分开，穿过热缩管。

熔接完成后，可以用热缩管保护光纤熔接头，熔接机的供电电源有交流和直流两种，要根据供电电源的种类来合理开关，光纤放在熔接机的V形槽中，小心压上光纤压板和光纤夹具，要根据光纤切割长度设置光纤在压板中的位置，并正确地放入防风罩中。

优质答案2：

光纤标准线序颜色为： 蓝，桔，绿，棕，灰，白（或无色透明），红，黑，黄，紫，粉红，青绿。 六芯线序一般为十二芯线序前六种颜色。

二、光纤配线架与光纤交换机如何配？

优质答案1：

类型不同、连接方式不同，配线架与交换机的连接方案也会不同。

在配线架与交换机连接前，先确定配线架和交换机的存放位置，然后根据需要选择合适长度和数量的网线，最后根据配线架的类型及连接方式进行布线连接。

优质答案2：

机房应该配置多少个24口的光纤交换机 5台。光纤配线架配48口的5个。多模跳线需要234*2=468对。机房侧和各楼层侧都需要用。每个口两芯光纤没错。24口光纤配线架每个口一芯光纤没错。

三、光纤配线架有光纤链路的什么功能？

光纤配线架是专为光纤通信机房设计的光纤配线设备,具有光缆固定和保护功能光缆终接功能、调线功能、 光缆纤芯和尾纤保护功能。

既可单独装配成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活、安装使用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备。

四、数字配线架和光纤配线架的区别？

优质答案1：

在弱电中，只要是配线架，功能就一个：交叉。一般用于垂直布线和水平布线的交叉（连接），通俗些就是把垂直主干电缆和水平电缆接到一起。

不管光纤配线架还是数据配线架都是一样的功能，不同的是光线配线架连接的是光缆，数据配线架连接的是铜缆。

光纤配线架根据耦合器类型不同分为LC，FC，ST，SC等接口；根据传输模式不同又分为单模和多模，光纤配线架的速率，多模的取决于光缆本身和耦合器的等级（OM1，OM2，OM3，OM4），单模的一般取决于所用的设备。

而数据配线架则根据速率不同分为：超五类和六类；又根据屏蔽方式不同分为屏蔽和非屏蔽。

优质答案2：

数字配线架和光纤配线架区别在于一个使用网线进行交叉连接，一个使用光纤进行交叉连接，数字配线架走的是数字信号，而光纤配线架走的是光信号，所以他们之间的跳线和尾线，一个是用网线，另一个使用光纤，同时，他们的借口也不一样，一个使用RJ45口，一个用光端口

五、光纤配线架和光纤配线箱区别？

几个的功能是一样的，但使用的场合不一样，配线架最大，可组合成任意大小，使用地点一般都在机房，大型机房里面，十几米的一排都是配线架，交接箱中等，有最大芯数限制，一般都在马路边，配线箱最小，在楼道里经常能看到这个东西，都属于线路设施，一旦发生故障，跟设备侧无关，要线路侧来处理
