网线的排列顺序,接网线的顺序是什么

本文目录

1.接网线的顺序是什么 2.网线安装顺序图 3.网线接口线的排列顺序 4.网线的顺序是怎么排的?

接网线的顺序是什么

从左到右排列顺序为：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。

具体步骤如下：

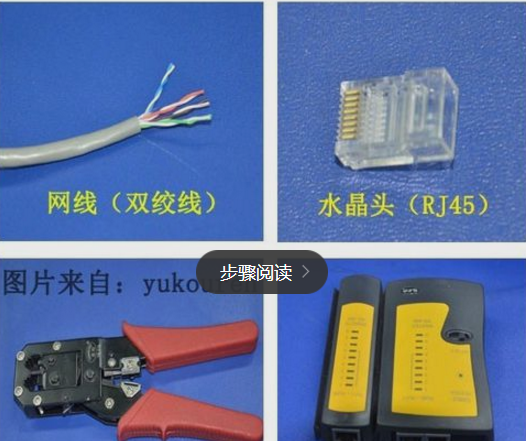

1、准备好所需要的材料及工具，根据自己的需求，取一根一定长度的网线、若干个水晶头，一把压线钳及测试仪。

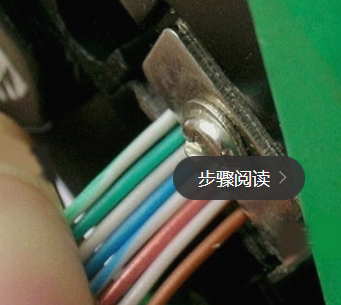

2、用压线钳将网线两端的外皮剥去，然后按568A或568B标准顺序将线芯撸直并拢。

3、然后将排序好的8种颜色芯线并排放到压线钳切刀处，8根线同一平面上并拢弄直，留下一定的线芯长度，大概1.5CM处用压线钳剪齐。

4、将双绞线插入RJ45水晶头中，插入过程均衡力度直到插到尽头。

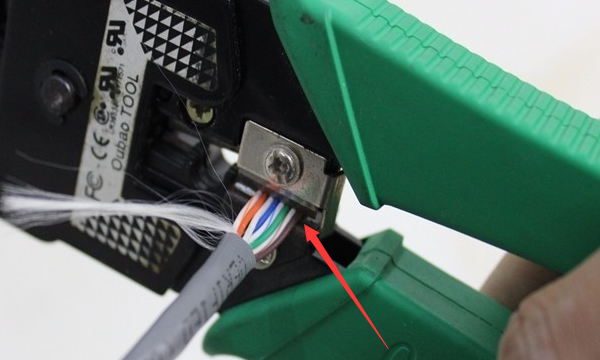

5、把插在压线钳中的网张用力压紧水晶头，抽出即可。

6、用相同步骤做别一头，两头都做好后，把网线的两头分别插到测试仪上并打开测试仪开关测试指示灯亮起来。

网线安装顺序图

网线安装排列顺序有两种排列法，其遵从的标准为568A和568B。其中标准568A的排列顺序为（水晶头朝卡扣下）绿白、绿、橙白、蓝、蓝白、橙、棕白、棕；标准568B的佩列顺序为（水晶头朝卡扣下橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。

在实际的网线连接过程中包含了两种不同的连接方法，其一为直连线，其二为交叉线。采用直连线时，该网线两端的对应顺序是标准568B对应标准568B或标准568A对应标准568A。采用交叉线时，该网线两端的对应顺序是标准568A对应标准568B。

扩展资料：

标准568B网线制作方法：

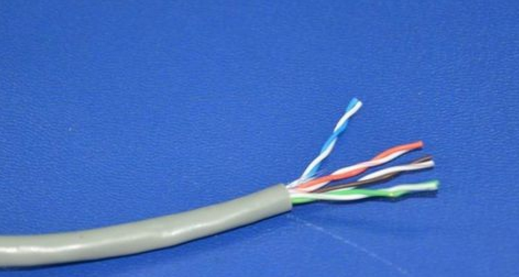

1、使用网线钳将该网线的外套皮剥去（去除外套皮的长度约为2厘米）。

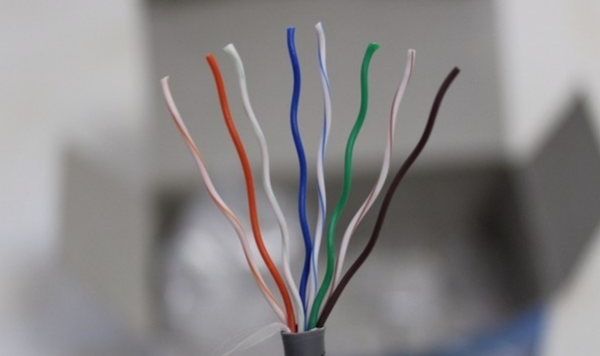

2、将其中的8根细线分别捋直且按照橙白、橙、绿白、蓝、蓝白、绿、棕白、棕排列。

3、将排列好的线再次捋直并捋紧合并在一起。

4、使用剪刀或者网线钳将该网线多余的部分剪段（保留约1里面左右）。

5、此时就可以看到已经剪好并排列整齐的网线。

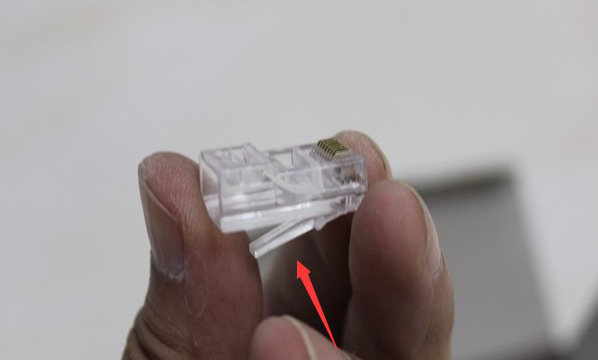

6、出水晶头将弹片朝下。

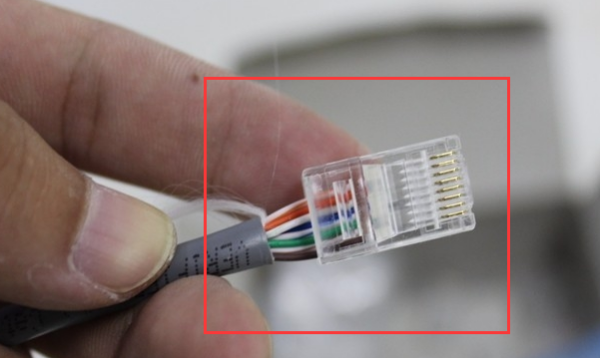

7、将网线插入到该水晶头中，用力塞紧。

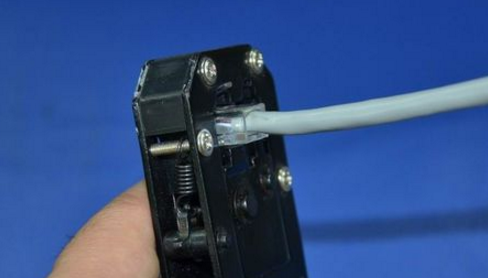

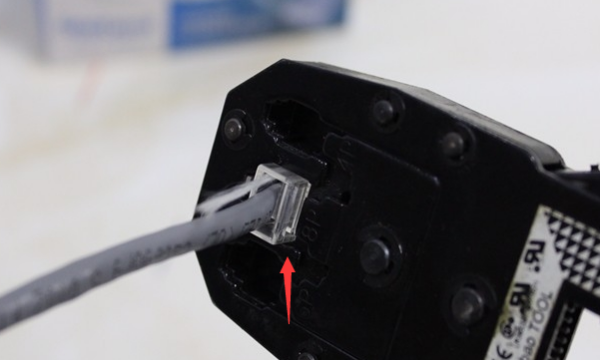

8、将塞紧的水晶头插入到网线钳对应的卡口中压实就完成了该568B网线的制作了，如采用直连则该网线另外一头也按照该排列顺序制作即可使用。

参考资料来源：百度百科-568A

网线接口线的排列顺序

排列电脑网线的具体操作如下：

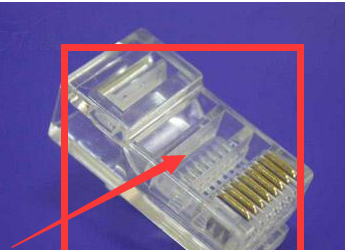

1.准备几个这样的水晶头。

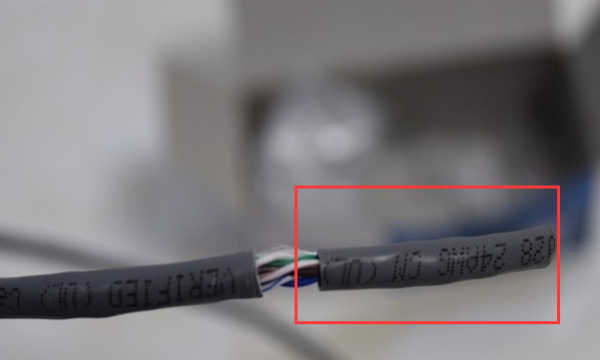

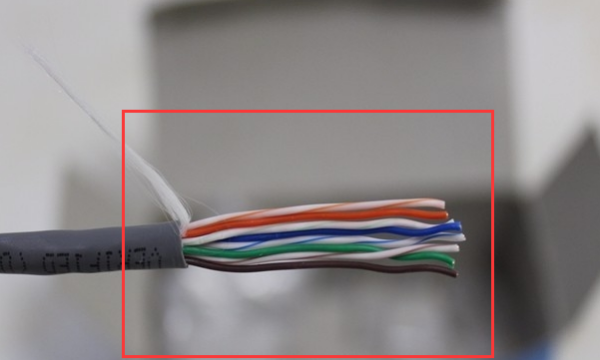

2.脱掉部分胶后，裸露的八根不同颜色的线。

3.一把网线钳。

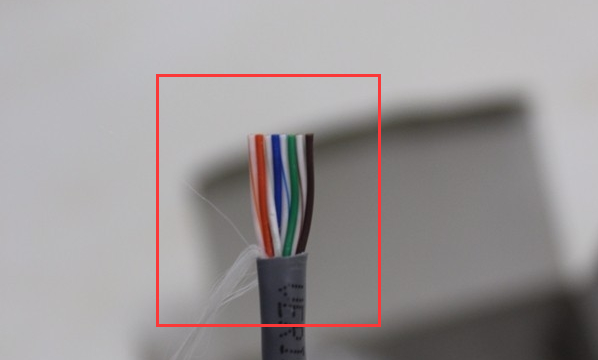

4.将八根小线依次排为：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。紧接着再用网线钳剪齐。

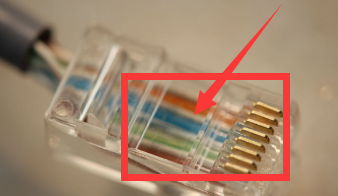

5.最后用力把整齐的8根线插入水晶头对应位置，注意：八根小线必须紧紧的靠在顶端，防止松脱。把连接好的网线水晶头插在设备上，就可以使用了。

拓展资料：

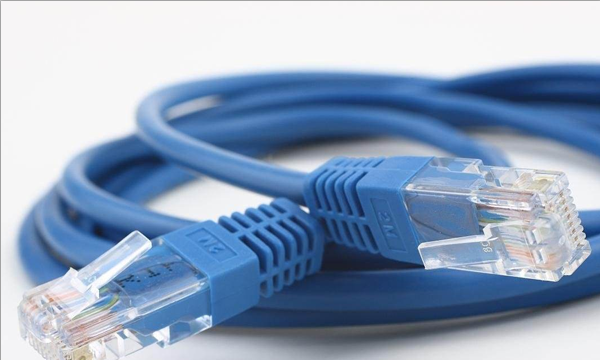

水晶头是网络连接中重要的接口设备，是一种能沿固定方向插入并自动防止脱落的塑料接头，用于网络通讯，因其外观像水晶一样晶莹透亮而得名为"水晶头"。主要用于连接网卡端口、集线器，交换机、电话等。

网线的顺序是怎么排的?

从左到右排列顺序为：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。

568A和568B是指用于8针配线（最常见的就是RJ45水晶头）模块插座/插头的两种颜色代码。按国际标准共有四种线序：T568A、T568B、USOC(8)、USOC(6)。一般常用的是前两种。

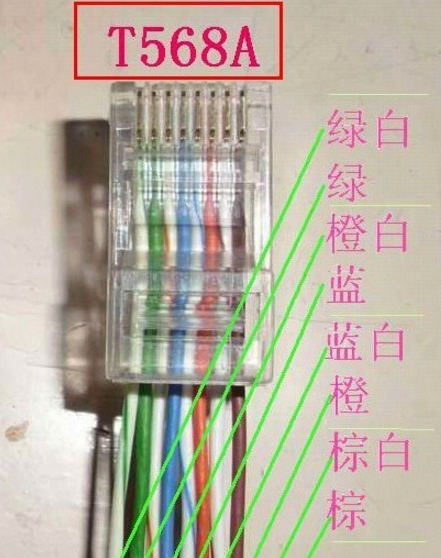

T568A： 绿白，绿，橙白，蓝，蓝白，橙，棕白，棕

T568B：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕

由于向后兼容性问题，T568B配线图被认为是首选的配线图。T568A配线图被标注为可选，但现在仍被广泛使用。简单来说，这个技术规范为结构化布线的插座/插头定义了配线图。

扩展资料：

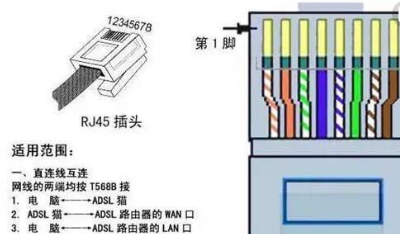

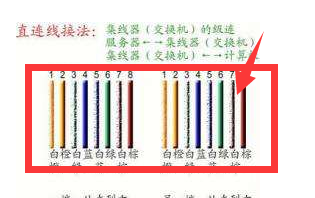

双绞线端接有两种标准：T568A和T568B，而双绞线的连接方法也主要有两种：直通线缆和交叉线缆。直通线缆的水晶头两端都遵循T568B标准，双绞线的每组线在两端是一一对应的，颜色相同的在两端水晶头的相应槽中保持一致。

它主要用在交换机（或集线器）Uplink口连接交换机（或集线器）普通端口或交换机普通端口连接计算机网卡上。

参考资料来源：百度百科-网线

以上就是关于网线的排列顺序,接网线的顺序是什么的全部内容，以及网线的排列顺序的相关内容,希望能够帮到您。
